Polhöhenschraube aus Edelstahl für parallaktische Montierungen
Die meisten parallaktischen Montierungen sind mit zwei Schrauben für die Einstellung der Polhöhe ausgestattet. Die Schrauben funktionieren zumeist befriedigend, aber es gibt einige Situationen, in denen man die Schrauben möglicherweise austauschen möchte. Insbesondere gilt dies für die Längere der Schrauben:
• Die Originalschraube hat möglicherweise scharfe Kanten, fühlt sich in der Kälte sehr unangenehm an oder hinterlässt einfach einen billigen Eindruck.
• Der Griff ist eventuell zu klein, um damit feine Einstellungen vorzunehmen.

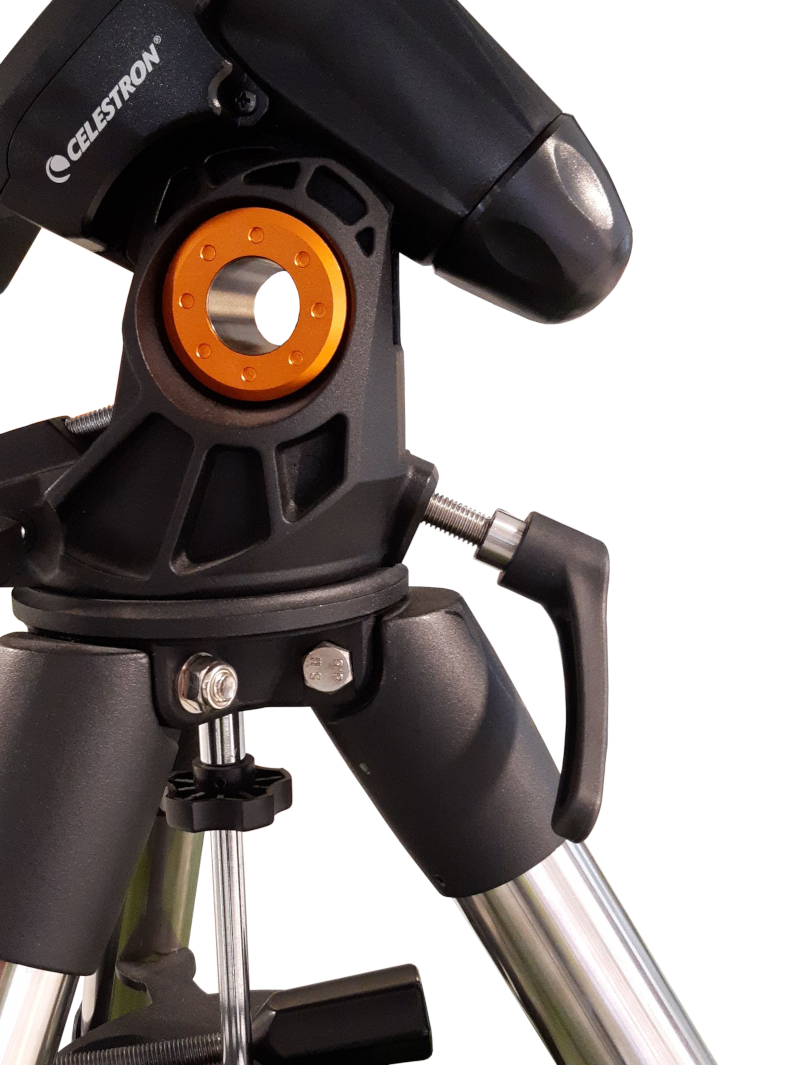

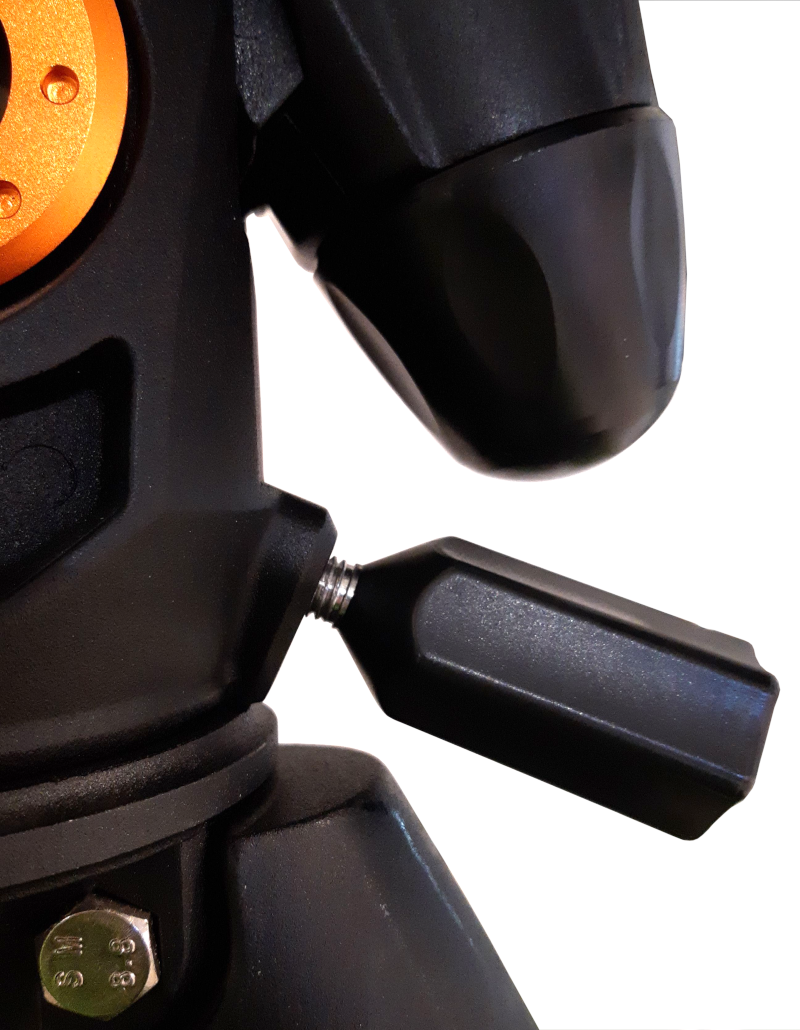

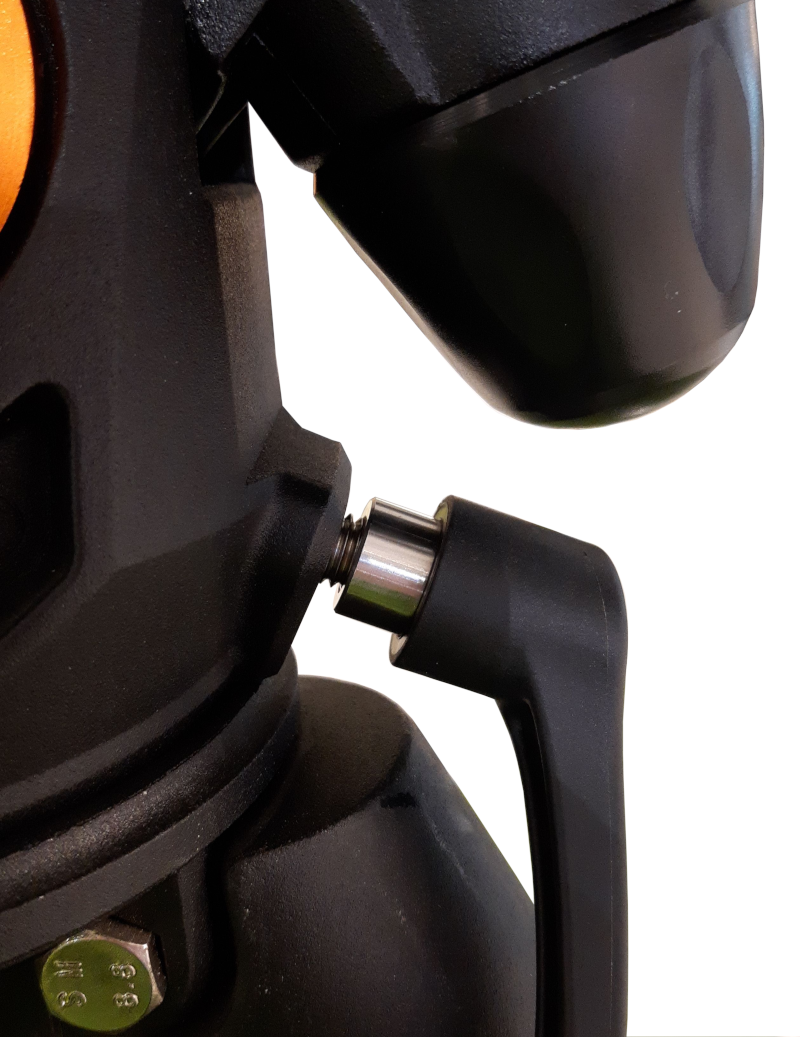

• Alternativ kann der Griff zu gross sein. Bei der Celestron Advanced VX zum Beispiel ist der Griff so lang, dass man auf höheren Breiten nicht in den Polsucher blicken kann.
• Besonders problematisch: Bei höheren Breiten über etwa 45-50 Grad wird der Polhöhenmechanismus stark belastet. In diesem drückt die lange, nur an einem Ende gestützte Schraube auf eine Nase im Mechanismus. Dies geschieht für höhere Breiten mit zunehmend spitzem Winkel, was zu einer Biegebelastung der Schraube führt. Nicht selten verbiegt sich dabei die Schraube und steckt dann manchmal sogar in der Montierung fest, was eine teuere Reparatur erfordert. Das Problem wird durch den verwendeten weichen Stahl noch verschlimmert.
Niennas Polhöhenschrauben lösen alle diese Probleme.
Unsere Polhöhenschrauben gibt es bei Teleskop-Service
• Die Originalschraube hat möglicherweise scharfe Kanten, fühlt sich in der Kälte sehr unangenehm an oder hinterlässt einfach einen billigen Eindruck.
• Der Griff ist eventuell zu klein, um damit feine Einstellungen vorzunehmen.
• Alternativ kann der Griff zu gross sein. Bei der Celestron Advanced VX zum Beispiel ist der Griff so lang, dass man auf höheren Breiten nicht in den Polsucher blicken kann.
• Besonders problematisch: Bei höheren Breiten über etwa 45-50 Grad wird der Polhöhenmechanismus stark belastet. In diesem drückt die lange, nur an einem Ende gestützte Schraube auf eine Nase im Mechanismus. Dies geschieht für höhere Breiten mit zunehmend spitzem Winkel, was zu einer Biegebelastung der Schraube führt. Nicht selten verbiegt sich dabei die Schraube und steckt dann manchmal sogar in der Montierung fest, was eine teuere Reparatur erfordert. Das Problem wird durch den verwendeten weichen Stahl noch verschlimmert.
Niennas Polhöhenschrauben lösen alle diese Probleme.
Unsere Polhöhenschrauben gibt es bei Teleskop-Service
- Produkte Made in Sweden
- Schicke uns eine E-Mail, wir antworten zügig
- Zu finden im Astronomiefachhandel
- HerkunftslandSchweden
- MarkeNienna
- ZustandNeue
Beschreibung
Jede Schraube besteht aus einem Gewindebolzen, einem grossen Griff sowie einem Federmechanismus, mit dem der Griff entkoppelt und frei rotiert werden kann.
Gewindebolzen und Federmechanismus sind aus Edelstahl gefertigt. Der Stahl hat eine weit höhere Festigkeit als derjenige der meisten Originalschrauben.
Für den Griff haben wir uns für glasfaserverstärkten Kunststoff entschieden. Ausschlaggebend war der bessere Bedienkomfort bei grosser Kälte. Auf Wunsch fertigen wir gerne ähnliche Schrauben mit Griff aus Zinkguss oder aus Edelstahl an, möchten dies aber genau aus obigem Grund nicht empfehlen.

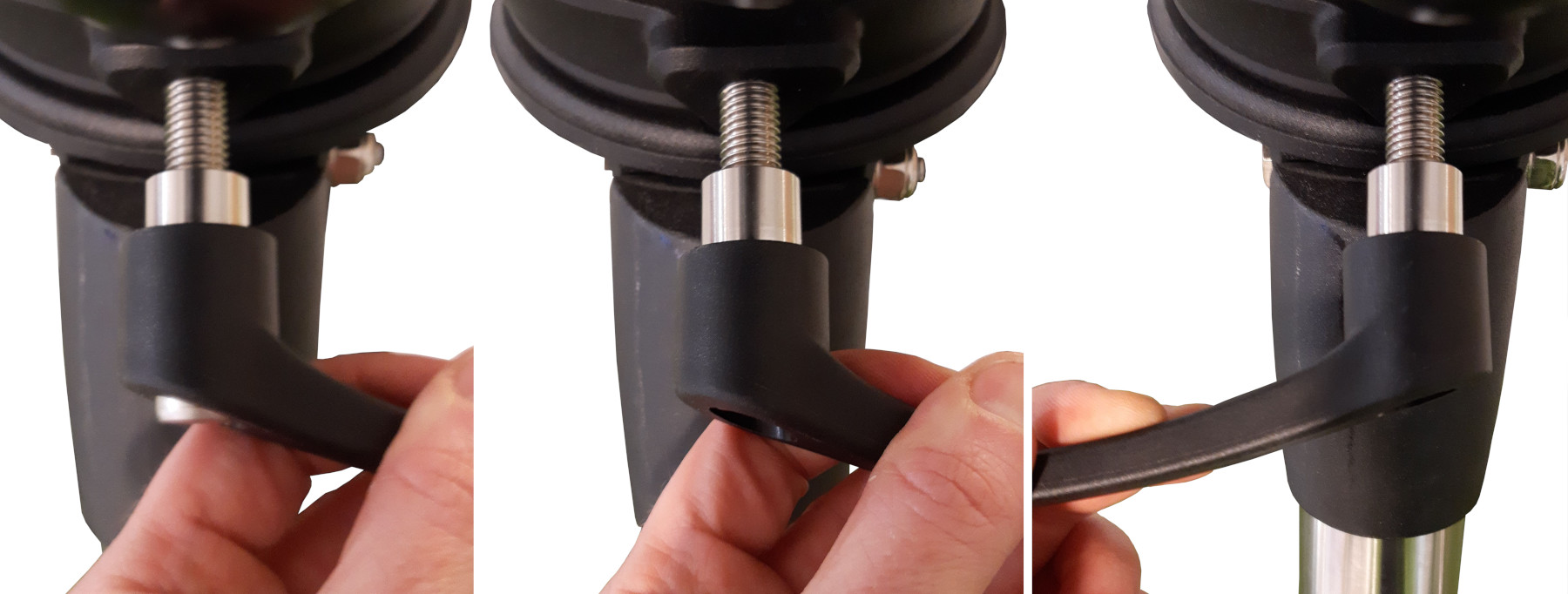

Der Federmechanismus verbindet Griff und Gewindebolzen über einen Zahnkranz. Durch Ziehen am Griff wird dieser entkoppelt und kann frei gedreht werden. Sobald man ihn loslässt rastet er wieder ein.
Bei einigen wenigen Montierungen werden Zollgewinde verwendet. Es werden aber immer weniger Modelle, bei denen das so ist. Daher hat Nienna keine passenden Schrauben für diese Montierungen im Sortiment.
In der folgenden Liste findest du die Gewinde der üblichsten Montierungen. Bei einigen kommen verschiedene Gewinde vor. Dies ist dann der Fall, wenn die Montierungen in verschiedenen Baureihen verschiedene Gewinde gehabt haben.
Gerade bei diesen möchten wir dich bitten, das Gewinde zu vermessen, bevor du eine neue Schraube bestellst. Wenn du keinen Messschieber besitzt, um damit den Durchmesser deiner Schrauben auszumessen, findest du in unserer Bedienungsanleitung einen praktischen Trick, wie du trotzdem auf ein ausreichend genaues Ergebnis kommst!
Bei höheren Breiten kann eine falsche Schraubenlänge aber zu Problemen führen:
Du kannst dies an der Originalschraube abmessen. Stelle deine Breite ein und messe, wieviel vom Gewinde noch aus der Montierung ragt. Entferne dann die Schraube und messe die gesamte Gewindelänge. Die benötigte Länge ist die Differenz dieser beiden Messungen.
Nun entfernst du die Schraube und misst die Gesamtlänge des Gewindes mit dem Ergebnis 94mm.
Die Differenz von 94mm minus 12mm ergibt eine benötigte Gewindelänge von 82mm. Mit ein bisschen Einstellspielraum würden etwa 84mm gut passen.
In diesem Beispiel solltest du eine Schraube wählen, deren Gewinde so nah wie möglich bei 84mm liegt, aber auf keinen Fall kürzer ist. Beachte bitte: Wenn du ohne Probleme an den Polsucher herankommst und genug Platz zwischen Montierung und Schraube vorhanden ist, kannst du problemlos eine längere Schraube wählen.
Bitte beachte, dass die Montierungen auf den Bildern Anwendungsbeispiele darstellen und nicht im Lieferumfang enthalten sind!
Für das Material des Griffes haben wir uns bewusst für glasfaserverstärkten Kunststoff entschieden. Der grösste Vorteil liegt darin, dass er sich bei grosser Kälte nicht so unangenehm anfühlt, wie es mit einem Griff aus Metall der Fall wäre. Solltest du (etwa aus ästhetischen Erwägungen) ein anderes Griffmaterial vorziehen, können wir ähnliche Schrauben fertigen mit Griff aus Zinkguss (ebenfalls schwarz) oder aus Edelstahl (blank). Schrauben mit Zinkgussgriff kosten das Gleiche wie die normalen Schrauben. Für Edelstahl fällt ein Aufpreis von ungefähr 75% an.
Gewindebolzen und Federmechanismus sind aus Edelstahl gefertigt. Der Stahl hat eine weit höhere Festigkeit als derjenige der meisten Originalschrauben.
Für den Griff haben wir uns für glasfaserverstärkten Kunststoff entschieden. Ausschlaggebend war der bessere Bedienkomfort bei grosser Kälte. Auf Wunsch fertigen wir gerne ähnliche Schrauben mit Griff aus Zinkguss oder aus Edelstahl an, möchten dies aber genau aus obigem Grund nicht empfehlen.
Der Federmechanismus verbindet Griff und Gewindebolzen über einen Zahnkranz. Durch Ziehen am Griff wird dieser entkoppelt und kann frei gedreht werden. Sobald man ihn loslässt rastet er wieder ein.
Gewindedurchmesser

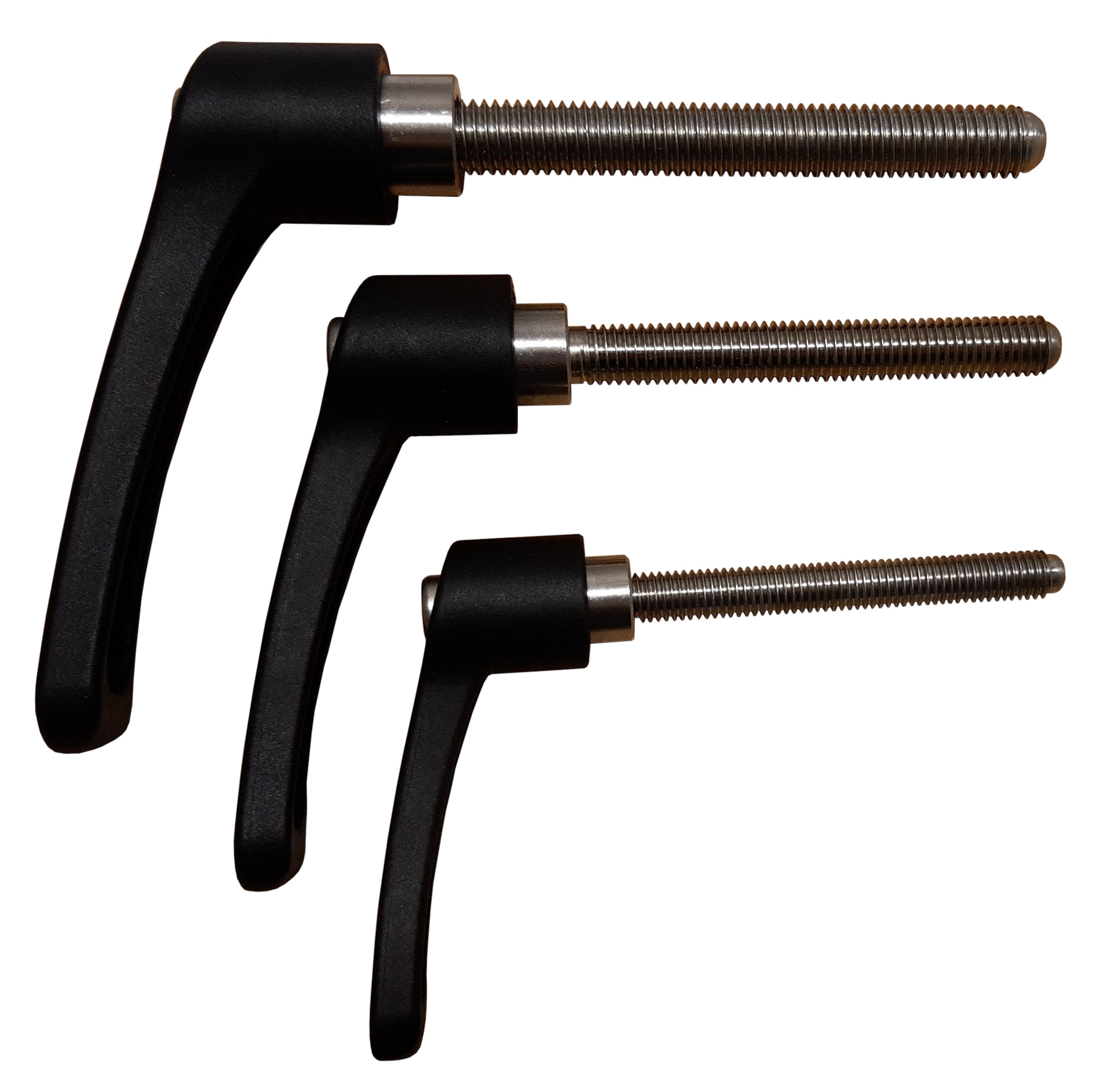

Nahezu alle parallaktischen Montierungen haben Polhöhenschrauben mit metrischen Gewinden. Am häufigsten verwendet werden dabei M8, M10 und M12 mit den entsprechenden Durchmessern von 8mm, 10mm und 12mm.Bei einigen wenigen Montierungen werden Zollgewinde verwendet. Es werden aber immer weniger Modelle, bei denen das so ist. Daher hat Nienna keine passenden Schrauben für diese Montierungen im Sortiment.
In der folgenden Liste findest du die Gewinde der üblichsten Montierungen. Bei einigen kommen verschiedene Gewinde vor. Dies ist dann der Fall, wenn die Montierungen in verschiedenen Baureihen verschiedene Gewinde gehabt haben.
Gerade bei diesen möchten wir dich bitten, das Gewinde zu vermessen, bevor du eine neue Schraube bestellst. Wenn du keinen Messschieber besitzt, um damit den Durchmesser deiner Schrauben auszumessen, findest du in unserer Bedienungsanleitung einen praktischen Trick, wie du trotzdem auf ein ausreichend genaues Ergebnis kommst!
Sky-Watcher
| EQ1 | M8 |
| EQ2 | M8 |
| EQ3 | M8 (ältere Modelle) oder M10 (neuere Modelle). Dies gilt sowohl für die einfache EQ3 als auch für die Synscan Pro GoTo Montierung. |
| EQ5 | M8 (ältere Modelle) oder M10 (neuere Modelle). Dies gilt sowohl für die einfache EQ3 als auch für die Synscan Pro GoTo Montierung. |
| HEQ5 | M10 |
| EQ6 | M10 |
| EQ6-R | M10 und M12 (die kürzere Schraube hat M10, die längere hat M12.) |
Celestron

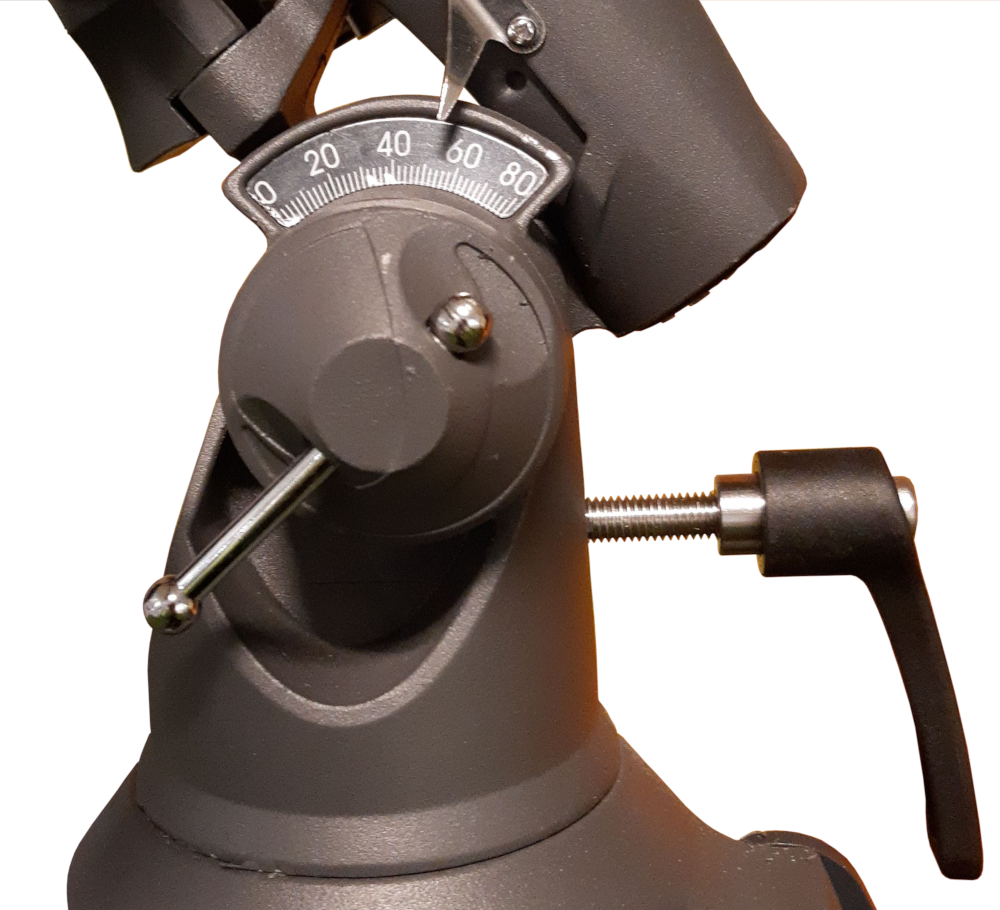

| Astromaster EQ | M8. Gilt für beide Montierungsgrössen. |
| Omni (CG4) | M8 |
| Advanced GT (CG5) | M8 |
| Advanced VX | M12 |
Meade
| Polaris EQ | M8. Gilt für beide Montierungsgrössen. |
| LXD75 | M8 |
Gewindelänge
Bei gemässigten geografischen Breiten ist die Gewindelänge nicht sonderlich kritisch. Sollte die Schraube etwas zu lang sein ragt sie einfach etwas mehr aus der Montierung heraus.Bei höheren Breiten kann eine falsche Schraubenlänge aber zu Problemen führen:
- Eine zu kurze Schraube reicht schlichtweg nicht aus, um die gewünschte geografische Breite damit zu erreichen.
- Eine zu lange Schraube kann im Weg sein, wenn man den Polsucher verwenden will, oder sie blockiert die Einstellung auf höhere Breiten, weil die Montierung auf der Schraube aufsitzt.
Du kannst dies an der Originalschraube abmessen. Stelle deine Breite ein und messe, wieviel vom Gewinde noch aus der Montierung ragt. Entferne dann die Schraube und messe die gesamte Gewindelänge. Die benötigte Länge ist die Differenz dieser beiden Messungen.
Beispiel:
Nehmen wir an du hast deine Breite eingestellt und mit einem Lineal ausgemessen, dass 12mm des Gewindes aus der Montierung heraus ragen.Nun entfernst du die Schraube und misst die Gesamtlänge des Gewindes mit dem Ergebnis 94mm.
Die Differenz von 94mm minus 12mm ergibt eine benötigte Gewindelänge von 82mm. Mit ein bisschen Einstellspielraum würden etwa 84mm gut passen.
In diesem Beispiel solltest du eine Schraube wählen, deren Gewinde so nah wie möglich bei 84mm liegt, aber auf keinen Fall kürzer ist. Beachte bitte: Wenn du ohne Probleme an den Polsucher herankommst und genug Platz zwischen Montierung und Schraube vorhanden ist, kannst du problemlos eine längere Schraube wählen.
Lieferumfang
Es wird immer nur genau eine Schraube geliefert. Grund hierfür ist, dass es meistens reicht, nur die längere der beiden Polhöhenschrauben auszutauschen.Bitte beachte, dass die Montierungen auf den Bildern Anwendungsbeispiele darstellen und nicht im Lieferumfang enthalten sind!
Anmerkungen
Wir haben uns bemüht, bei der Auswahl des Griffs einen guten Kompromiss zu finden zwischen einem guten Hebel für die Feineinstellung, einer guten Festigkeit der Konstruktion und dennoch ausreichend kompakten Massen. Es ist uns bewusst, dass es Situationen gibt, in denen ein kleinerer Griff besser geeignet wäre - beispielsweise bei der EQ3 Montierung beim Einsatz auf hohen geografischen Breiten. Daher empfehlen wir, in diesen Ausnahmefällen die Nienna Polhöhenschraube nicht zu verwenden.Für das Material des Griffes haben wir uns bewusst für glasfaserverstärkten Kunststoff entschieden. Der grösste Vorteil liegt darin, dass er sich bei grosser Kälte nicht so unangenehm anfühlt, wie es mit einem Griff aus Metall der Fall wäre. Solltest du (etwa aus ästhetischen Erwägungen) ein anderes Griffmaterial vorziehen, können wir ähnliche Schrauben fertigen mit Griff aus Zinkguss (ebenfalls schwarz) oder aus Edelstahl (blank). Schrauben mit Zinkgussgriff kosten das Gleiche wie die normalen Schrauben. Für Edelstahl fällt ein Aufpreis von ungefähr 75% an.
