EQ5 Northifier zur Verwendung von Montierungen auf hohen Breiten
Viele klassische parallaktische Teleskopmontierungen wurden für den Einsatz in den üblichsten geografischen Breiten entworfen, oft bis zum 60. bis 65. Breitengrad. Das hat Sinn, wenn man bedenkt, dass nur wenige Millionen Menschen nördlich von 60 Grad nördlicher Breite leben, und praktisch niemand südlich von 55 Grad südlicher Breite. Daher ist es verständlich, dass das Design vereinfacht wird, indem man die höheren Breiten nicht bedient. Weniger frustrierend für uns, die auf hohen Breiten leben, wird es dadurch aber nicht.
Aus dieser Entscheidung ergeben sich zwei Probleme:
• Einige parallaktische Montierungen können schlichtweg auf gewissen geografischen Breiten nicht eingesetzt werden: etwa Teilen von Skandinavien, Alaska, Kanada und dem Norden Russlands.
• Selbst bei gemässigteren Breiten über etwa 45-50 Grad wird der Polhöhenmechanismus mit der grössten Verbreitung stark belastet. In diesem drückt eine lange, nur an einem Ende gestützte Schraube auf eine Nase im Mechanismus. Dies geschieht für höhere Breiten mit zunehmend spitzem Winkel, was zu einer Biegebelastung der Schraube führt. Nicht selten verbiegt sich dabei die Schraube und steckt dann manchmal sogar in der Montierung fest, was eine teuere Reparatur erfordert.
Niennas Northifier behebt beide Probleme.
Den Northifier gibt es bei Teleskop-Service
Aus dieser Entscheidung ergeben sich zwei Probleme:
• Einige parallaktische Montierungen können schlichtweg auf gewissen geografischen Breiten nicht eingesetzt werden: etwa Teilen von Skandinavien, Alaska, Kanada und dem Norden Russlands.
• Selbst bei gemässigteren Breiten über etwa 45-50 Grad wird der Polhöhenmechanismus mit der grössten Verbreitung stark belastet. In diesem drückt eine lange, nur an einem Ende gestützte Schraube auf eine Nase im Mechanismus. Dies geschieht für höhere Breiten mit zunehmend spitzem Winkel, was zu einer Biegebelastung der Schraube führt. Nicht selten verbiegt sich dabei die Schraube und steckt dann manchmal sogar in der Montierung fest, was eine teuere Reparatur erfordert.
Niennas Northifier behebt beide Probleme.
Den Northifier gibt es bei Teleskop-Service
- Produkte Made in Sweden
- Schicke uns eine E-Mail, wir antworten zügig
- Zu finden im Astronomiefachhandel
- HS-Nummer90059000
- HerkunftslandSchweden
- MarkeNienna
- ZustandNeue
Beschreibung
Art.nr: EQ5NORTHIFIER

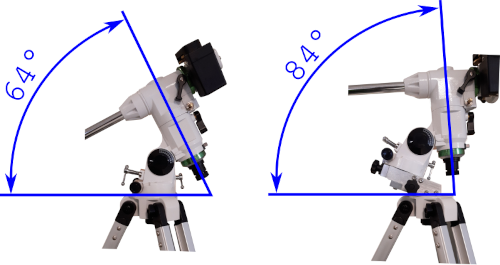

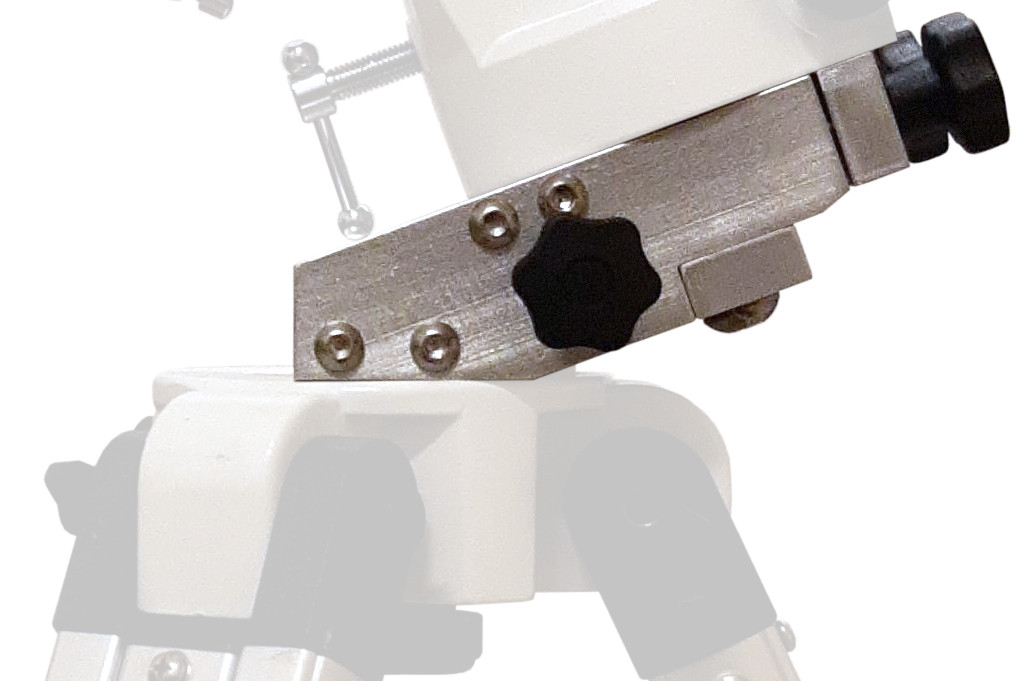

Der Northifier wird zwischen Montierungskopf und Stativ befestigt und neigt dabei die Montierung um zusätzliche 20 Grad nach oben. Das erhöht die maximale geografische Breite, bei der die Montierung eingesetzt werden kann, um eben jene 20 Grad.

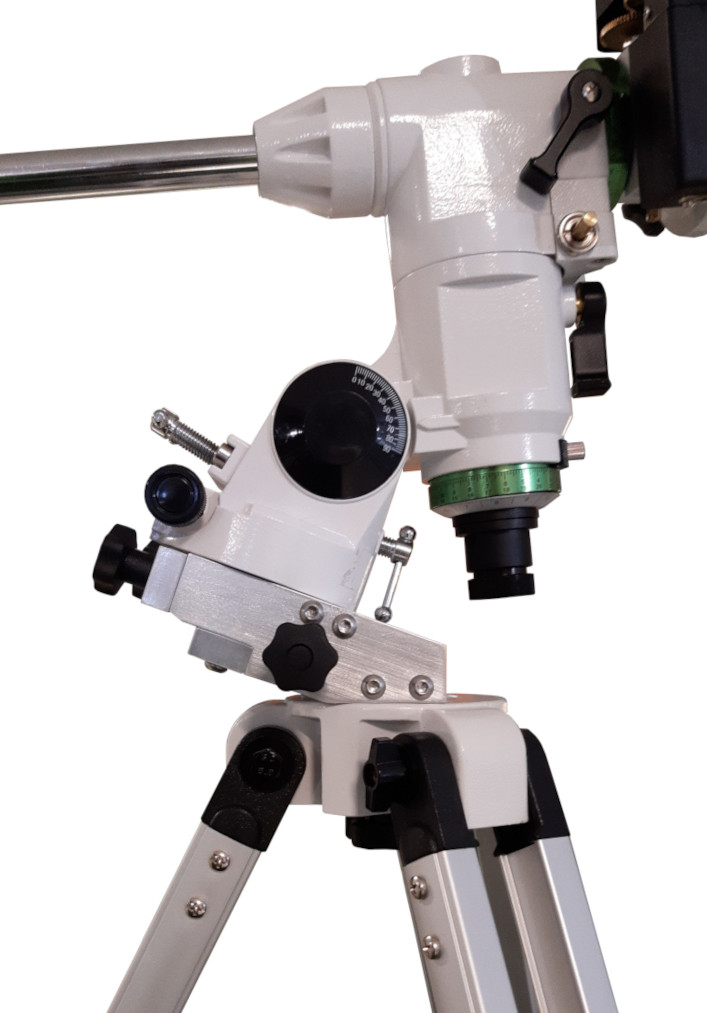

Beispiel: diese EQ3 Montierung ist an sich auf maximal etwa 64 Grad Breite beschränkt. (Hier gibt es einiges an Variation zwischen verschiedenen Generationen der Montierung.) Mit dem Northifier funktioniert die Montierung bis 84 Grad Breite. Bitte beachte, dass dabei auch die niedrigste mögliche Breite um 20 Grad erhöht wird, so dass die Montierung mit Northifier nicht in der Nähe des Äquators funktioniert.
Zusätzlich ermöglicht es der Northifier, den Polhöhenmechanismus der Montierung weniger stark zu belasten.

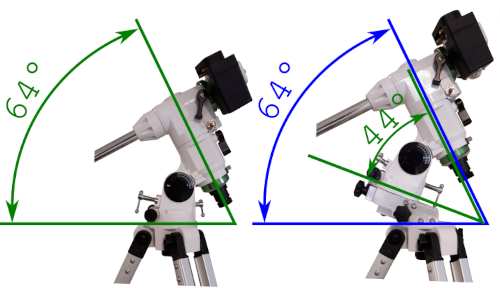

Beispiel: ein Nutzer auf 64 Grad Breite kann mit dem Northifier statt dessen die Montierung auf 44 Grad einstellen, was den Winkel zwischen Polhöhenschraube und Nase im Mechanismus vergrössert und so die Biegebelastung verringert.
• Celestron: Omni-XLT Montierung (auch bekannt als CG4)
• Sky-Watcher: EQ3 (in allen Varianten, auch bekannt als NEQ3 oder EQ3-2.), EQ3 Pro, EQM35, EQ5, HEQ5. Prinzipiell passt der Northifier auch für die AZ-EQ5, aber diese Montierung benötigt keine derartige Hilfe für hohe Breiten.
• Vixen GP, GP-DX, GP2, GPD2
• Meade LXD-75
Zusätzlich gibt es einige weitere Montierungen, die den selben Anschluss zwischen Montierung und Stativ verwenden. Bei diesen ist es durchaus möglich, dass der Northifier ebenfalls passt. Dies konnte jedoch bis zum Erscheinungsdatum dieser Anleitung noch nicht getestet werden. Kandidaten sind unter anderem die Bresser Exos 2, TS-Optics Astro 5 und Meade LXD55.
• Celestron Advanced GT (CG5)
• Celestron Advanced VX - diese Montierung hat aber ohnehin eine kräftige Schraube und einen grossen Einstellbereich. Daher braucht sie das Upgrade nicht.
• Azimut-Einstellschrauben (A).
• Klemmschrauben für die Rotation (B).
• Klemmbalken für die Rotation (C).
• Befestigungsschraube für die Montierung (D).
• Stativaufnahme mit M10 Gewinde (E)
Benötigtes Werkzeug, nicht im Lieferumfang enthalten:
• 6mm Inbusschlüssel
Beispiel: diese EQ3 Montierung ist an sich auf maximal etwa 64 Grad Breite beschränkt. (Hier gibt es einiges an Variation zwischen verschiedenen Generationen der Montierung.) Mit dem Northifier funktioniert die Montierung bis 84 Grad Breite. Bitte beachte, dass dabei auch die niedrigste mögliche Breite um 20 Grad erhöht wird, so dass die Montierung mit Northifier nicht in der Nähe des Äquators funktioniert.
Zusätzlich ermöglicht es der Northifier, den Polhöhenmechanismus der Montierung weniger stark zu belasten.
Beispiel: ein Nutzer auf 64 Grad Breite kann mit dem Northifier statt dessen die Montierung auf 44 Grad einstellen, was den Winkel zwischen Polhöhenschraube und Nase im Mechanismus vergrössert und so die Biegebelastung verringert.
Kompatible Montierungen
Der Northifier lässt sich mit vielen verschiedenen parallaktischen Montierungen verwenden. Für die folgenden Montierungen wurde die Kompatibilität getestet:• Celestron: Omni-XLT Montierung (auch bekannt als CG4)
• Sky-Watcher: EQ3 (in allen Varianten, auch bekannt als NEQ3 oder EQ3-2.), EQ3 Pro, EQM35, EQ5, HEQ5. Prinzipiell passt der Northifier auch für die AZ-EQ5, aber diese Montierung benötigt keine derartige Hilfe für hohe Breiten.
• Vixen GP, GP-DX, GP2, GPD2
• Meade LXD-75
Zusätzlich gibt es einige weitere Montierungen, die den selben Anschluss zwischen Montierung und Stativ verwenden. Bei diesen ist es durchaus möglich, dass der Northifier ebenfalls passt. Dies konnte jedoch bis zum Erscheinungsdatum dieser Anleitung noch nicht getestet werden. Kandidaten sind unter anderem die Bresser Exos 2, TS-Optics Astro 5 und Meade LXD55.
Inkompatible Montierungen
Durch den längeren Azimutzapfen auf dem Stativ passt der Northifier leider nicht bei folgenden Montierungen:• Celestron Advanced GT (CG5)
• Celestron Advanced VX - diese Montierung hat aber ohnehin eine kräftige Schraube und einen grossen Einstellbereich. Daher braucht sie das Upgrade nicht.

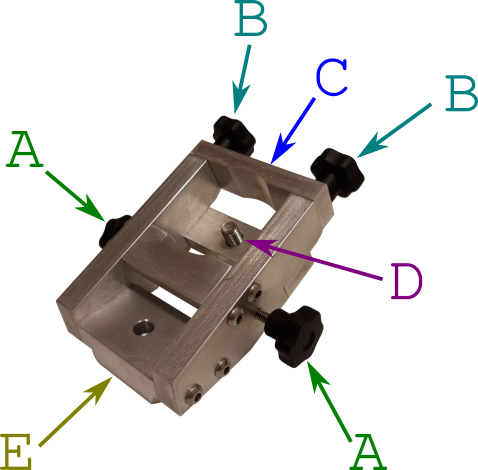

Bauteile
Der Nienna EQ5 Northifier wird montiert geliefert. Die folgenden Bauteile sind für die Benutzung wichtig:• Azimut-Einstellschrauben (A).
• Klemmschrauben für die Rotation (B).
• Klemmbalken für die Rotation (C).
• Befestigungsschraube für die Montierung (D).
• Stativaufnahme mit M10 Gewinde (E)
Benötigtes Werkzeug, nicht im Lieferumfang enthalten:
• 6mm Inbusschlüssel
